電力以前の限界を、
解析する。
茶運び人形、アンティキティラ島の機械、消化するアヒル——
これらは「魔法」ではなく、歯車とカムだけで組まれた工学的解答だ。
職人の技巧としての賞賛でも、見世物のトリック探しでもなく——
機構図と物証に基づいた、冷徹な検証ログ。
古典機械の出自を地図で見る
マーカーをクリックすると詳細記録へのリンクが表示されます。
茶運び人形（ちゃはこびにんぎょう）
客の前に茶碗を置くと動き出し、茶を運び、客が茶碗を取り去るとお辞儀をして停止、茶碗を戻すと自動で方向転換して戻っていく——電子制御ゼロで「対話的にふるまう」ように見える江戸期の座敷からくり。動力はゼンマイのみ、制御は木製カムと足裏の重量センサーのみで実現されている。
アンティキティラ島の機械（Antikythera Mechanism）
1901年、エーゲ海の沈没船から引き揚げられた腐食した青銅塊。X線CTスキャンによる内部構造の解析で、少なくとも30個以上の精密歯車が組み合わされた天文計算機であることが判明した。太陽・月の位置、日食・月食の予測、さらには4年に1度のオリンピア祭周期までも歯車の比率だけで計算する。次に同等の複雑さを持つ機械式装置が現れるのは、実に14世紀のヨーロッパ天文時計まで待たねばならない。
ヴォーカンソンの消化するアヒル（Le Canard Digérateur）
パンや穀物を食べ、羽ばたき、水を飲み、そして排泄までしてみせた「動く生体模倣」として1739年のパリで一大センセーションを巻き起こした自動人形。しかし実際には「消化」は事前に仕込んだ着色パン粉を排出する仕掛けであり、本物の食物は分解されていなかった。一方で、400以上の可動部品からなる翼の解剖学的再現機構は、当時の生体力学研究として本物の価値を持っていた。

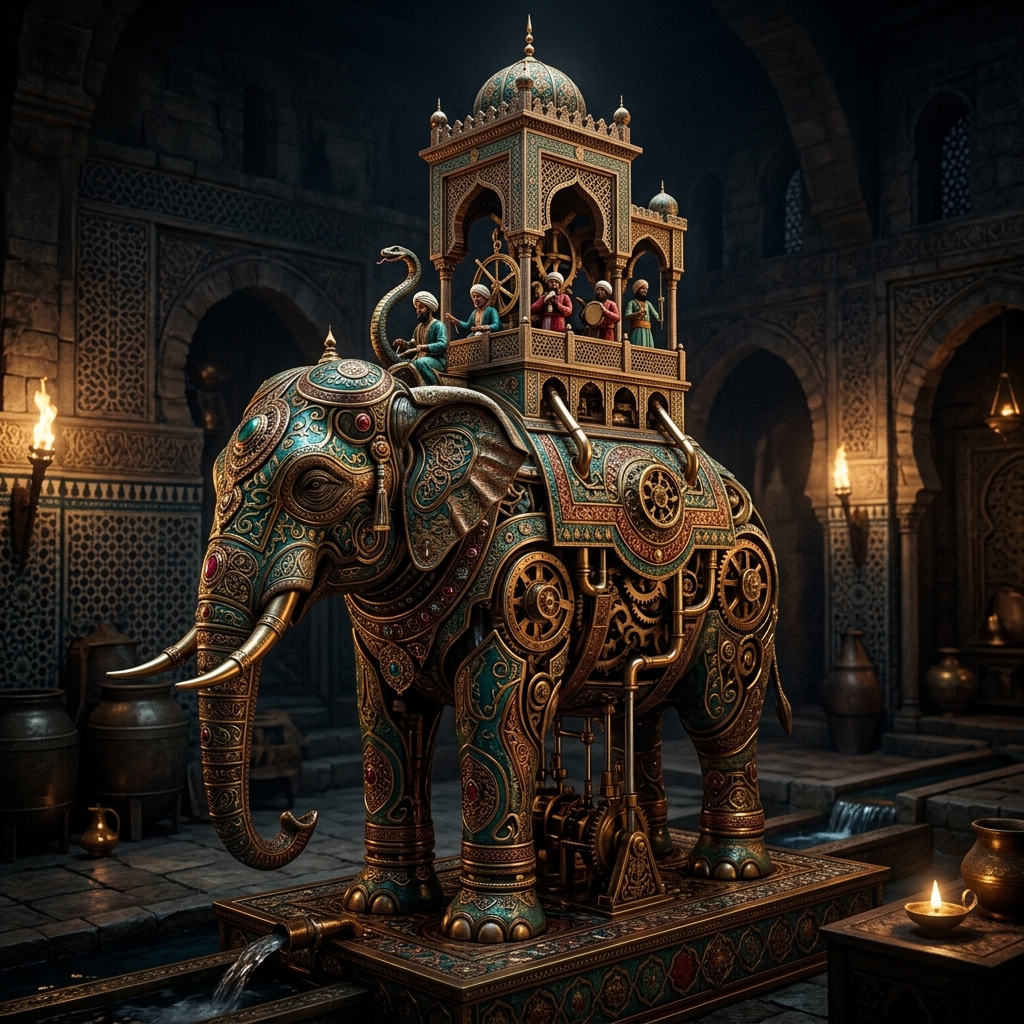

アル=ジャザリの象時計（The Elephant Clock）
毎正時、象の上の人形が銅鑼を打ち鳴らし、鳳凰が回転し、蛇が動いて時刻を告げる——インド象・エジプトの鳳凰・ペルシャの絨毯・中国の竜・アラブの機構工学を1つの装置に統合した象徴的マシン。動力源は電気でも重力式ゼンマイでもなく、内部タンクからの水の流出速度を利用したフロート（浮き）式のアナログタイマーである。設計者アル=ジャザリ自身が製作手順を詳細な図解付きで書き残しているため、現代でも忠実な動態復元が複数実現している。
万年自鳴鐘（まんねんじめいしょう）
「からくり儀右衛門」こと田中久重（後の東芝創業者）が晩年に製作した最高傑作の和時計。不定時法（季節で昼夜の長さが変わる江戸期の時刻制度）と西洋式定時法を同一機構内で両立させ、さらに和暦・十二支・七曜・二十四節気・月齢・太陽と月の運行までを1つのゼンマイ動力から歯車列だけで駆動する。2004年、当時のセイコー・東芝の技術者チームが分解調査を行い、内部に和時計の心臓部である「天符（てんぷ）」と洋時計式のアンクル脱進機を組み合わせた独自機構を発見した。
水運儀象台（すいうんぎしょうだい）
北宋の科学者・蘇頌（そしょう）が設計した高さ約12メートルの水力天文観測塔。渾天儀（天体観測装置）・浑象（天球儀）・報時装置を1つの水車動力から駆動する複合機械であり、その報時機構には水の間欠的な流出を利用した「天衡（てんこう）」という装置が組み込まれていた。これは機能的にヨーロッパの機械式脱進機に相当し、実現時期はヨーロッパの機械式時計（14世紀）よりおよそ300年早い。実機は金軍の侵攻に伴う略奪で失われたが、蘇頌自身が著した設計書『新儀象法要』により機構の大部分が復元可能である。
ジャケ・ドローの自動人形群（The Writer, The Draughtsman, The Musician）
ピエール・ジャケ=ドローとその息子アンリ=ルイが製作した3体の自動人形。中でも「書記（The Writer）」は、羽ペンでインクを補充しながら最大40文字の任意の文章を紙に書く。動作を決定するのは40枚の交換可能な文字カムディスクであり、ディスクを組み替えることで書く文章そのものを変更できる——これは電子回路以前に成立した「プログラム可能な機械」の実例である。3体とも250年後の現在まで実働状態で保存されている点でも異例。
自動チェス人形「トルコ人」（The Turk / Der Schachtürke）
ハンガリーの発明家ヴォルフガング・フォン・ケンペレンが1770年に発表し、ナポレオン・ベンジャミン・フランクリンとも対局したとされる「自動でチェスを指す人形」。木箱の内部に精巧な歯車機構が詰まっているように見せかけながら、実際には熟練のチェスプレイヤーが箱の中に隠れて操作する完全な人力トリックだった。1854年に実機が火災で失われた後、19世紀末〜20世紀にかけて元操作者の証言や機構の分析により、隠し部屋のスライド機構・磁石式駒認識・潜望鏡型視認装置などのからくりが解明された。

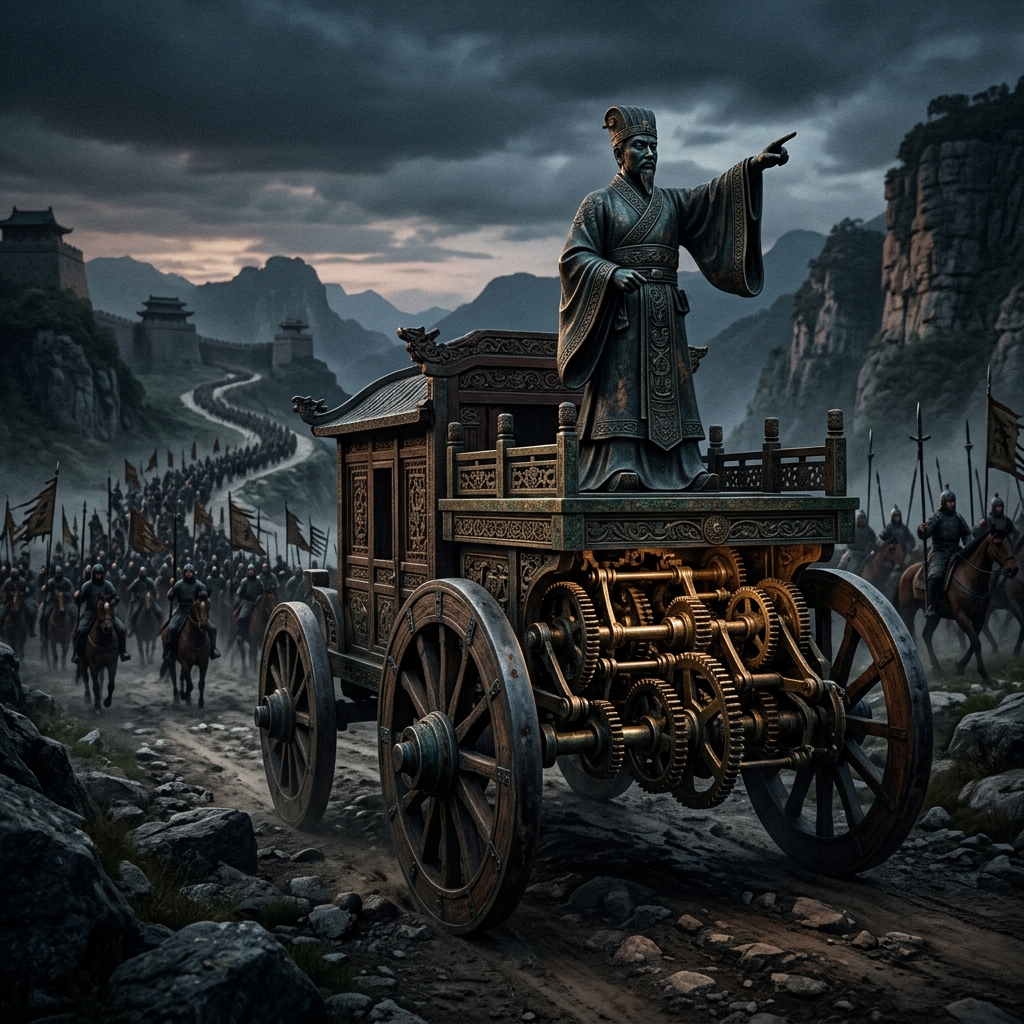

指南車（しなんしゃ）
車上の人形が、車がどれだけ曲がっても常に同じ方向（南）を指し続けるという古代中国の伝説的な車両。方位磁石とは無関係に、車輪の左右の回転差を歯車機構で検出し、その差分だけ人形を車体と逆方向に回転させることで「見かけ上の指し示す方向」を一定に保つ——原理としては現代の自動車のディファレンシャルギア（差動歯車装置）に極めて近い。実機は現存せず、複数の史書に散発的な記述が残るのみで、周代の起源説には確実な物証がなく、技術的に確実視されるのは3世紀の技術者・馬鈞による再現以降である。
ジャカード織機（Jacquard Loom）
ジョゼフ=マリー・ジャカールが発明した自動織機。穴を開けた一連のパンチカードを機械に読み込ませることで、複雑な織り模様を人力の介在なく自動的に織り上げる。カードの穴の有無というバイナリな情報が、経糸（たていと）を上げるか下げるかという機械的な二値動作に直接対応する——この「記録媒体の情報＝機械の動作」という設計思想は、後の解析機関（バベッジ）、パンチカード式集計機（ホレリス）を経て、初期の電子計算機の入力方式にまで直系の影響を与えた。

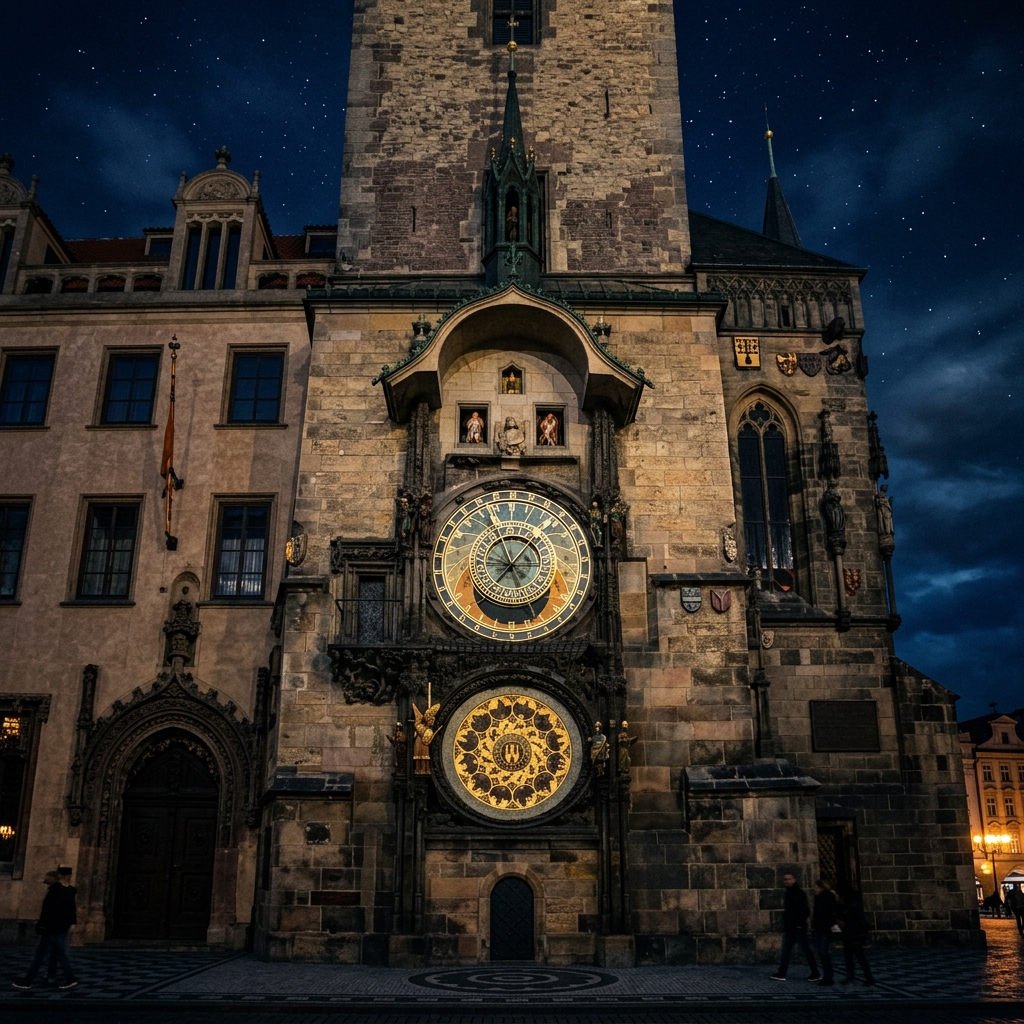

プラハの天文時計（オルロイ）
プラハ旧市庁舎の壁に設置された文字盤は、現在時刻だけでなく太陽・月の黄道上の位置、当時の不定時法時刻、恒星時までを1枚の盤面上で同時に表示する。天動説（地球中心説）の座標系をそのまま機械の回転軸配置に落とし込んだ設計であり、毎正時には「十二使徒の行進」と呼ばれるからくり仕掛けが窓から現れる。600年以上前の機構が現在も稼働しているという点で、単なる歴史遺物ではなく現役の精密機械である。
オーラリー（太陽系儀）
手回しハンドル、あるいは時計仕掛けのゼンマイを動力に、太陽を中心として各惑星を実際の公転周期比に忠実な速度で公転させる卓上模型。地球が1周する間に金星が約1.6周、火星が約0.53周する——という周期比をそのまま歯車の歯数比として設計に落とし込む点で、アンティキティラの機械の思想的な直系の子孫にあたる。ニュートン力学が確立した直後の18世紀初頭イギリスで、「宇宙は時計仕掛けである」という当時の世界観を体現する装置として貴族階級に流行した。
水力グロット（機械仕掛けの洞窟庭園）
訪問者が特定の敷石を踏むと、隠された水圧トラップが作動し、機械仕掛けの鳥が鳴き、彫像が動き、時には来客に水を浴びせる——実用目的を一切持たず、純粋に「驚かせる」ためだけに設計された17世紀フランスの庭園装置群。水圧・空気圧・浮力という当時利用可能だった物理現象を総動員し、電気を使わずに複雑な演出タイミングを制御している。同種の装置は現在もオーストリア・ヘルブルン宮殿の「水の遊戯（Wasserspiele）」として稼働状態で見学可能。
アルキメデスのスクリュー（揚水螺旋）
円筒の中に螺旋状の羽根を通した単純な構造の装置を斜めに設置し、下端を回転させるだけで水が螺旋の谷を伝って自動的に上方へ運ばれていく。歯車もバルブも電気も使わず、「回転運動」を「水の持ち上げ」に変換するために必要な要素は、螺旋という一つの幾何学的形状だけである。灌漑・鉱山の排水・下水処理に至るまで、2000年以上にわたり実質的に同一の原理のまま使われ続けている、機構としての完成度が極めて高い装置。

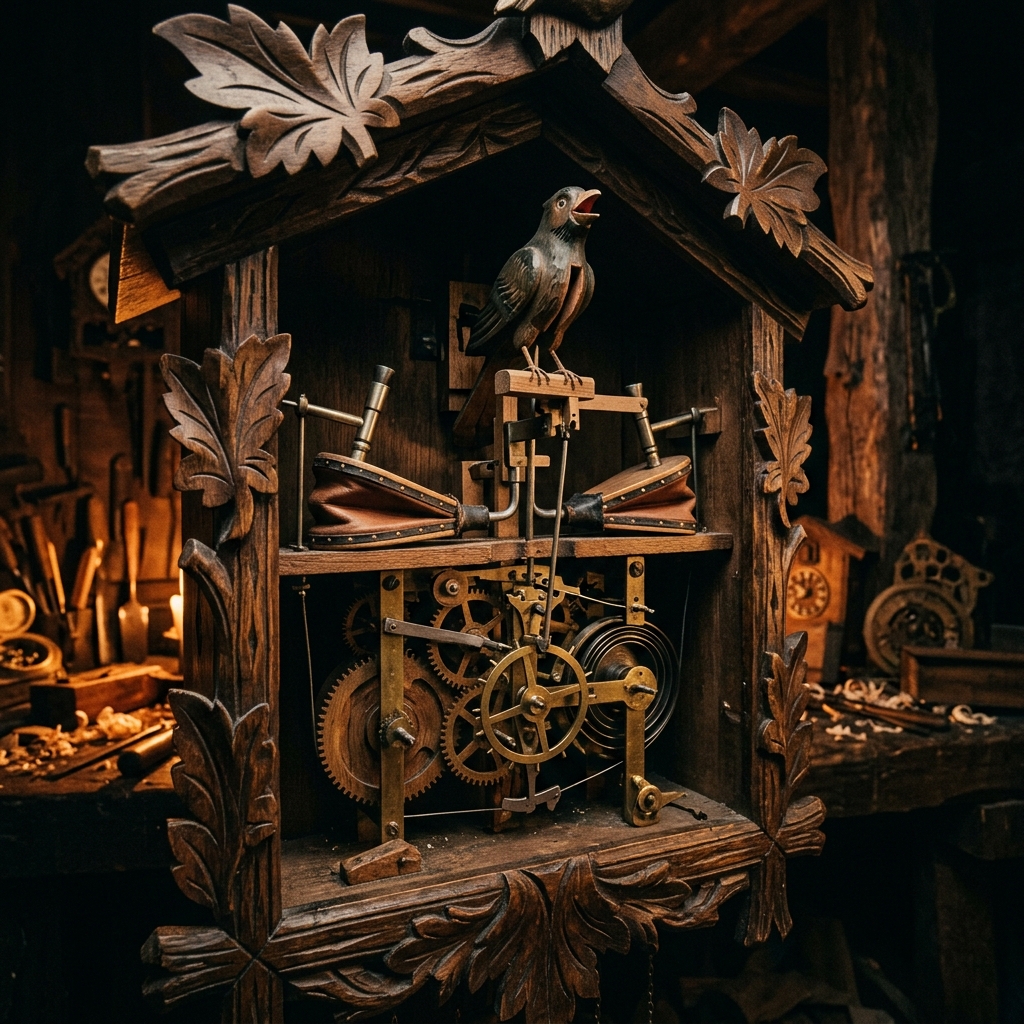

鳩時計（カッコウ時計）
毎正時、扉が開いて木彫りの鳥が現れ「カッコウ」と鳴いて扉が閉じる——この一連の動作は電子音源も録音も使わず、2つの小さなふいご（送風装置）と、それを踏むタイミングを決めるカムだけで実現されている。鳴き声の2音（高音・低音）はふいごが送る空気の量とパイプの長さの違いだけで作られており、家庭用の民芸品でありながら「音の合成」「動作のタイミング同期」という2つの制御課題を同時に解決した機構として観察する価値が高い。

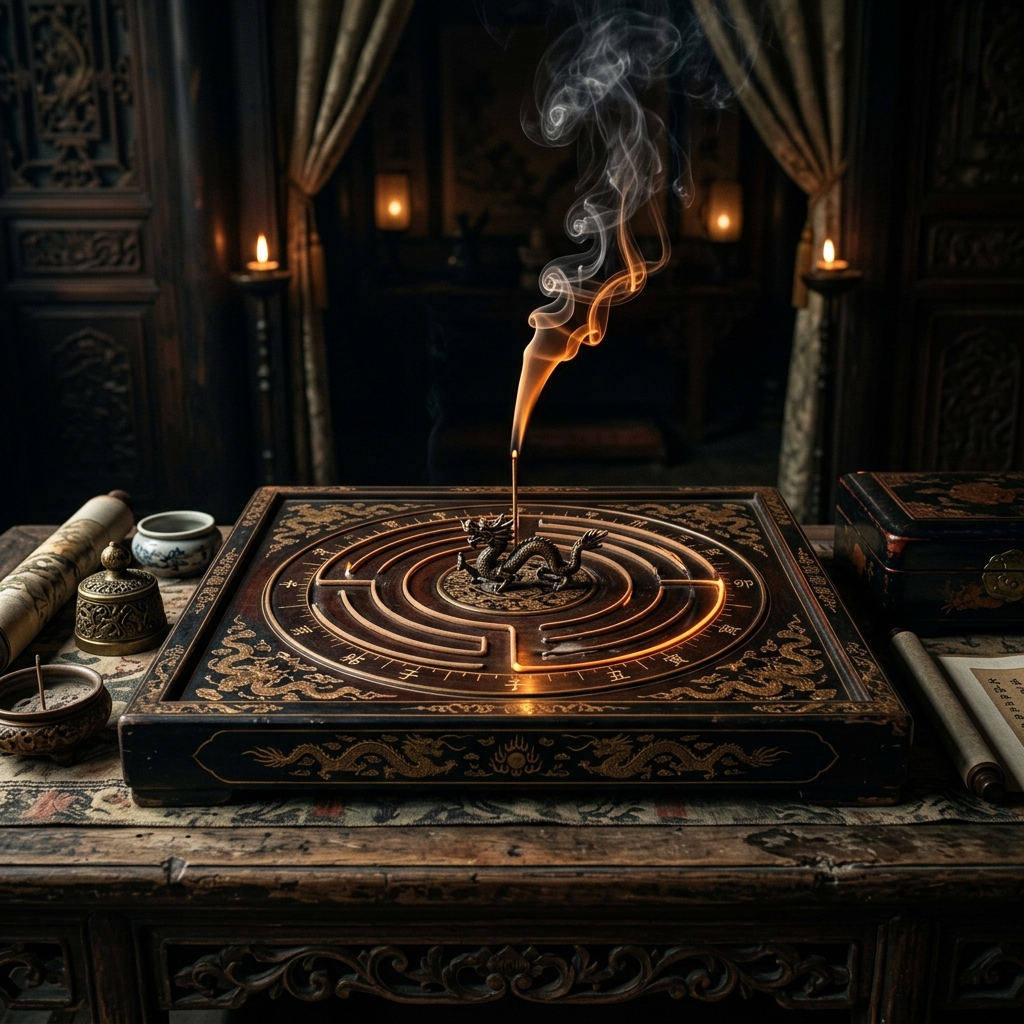

香時計（こうどけい）
溝を彫った香木や、迷路状に成型した練香を一定速度で燃焼させ、その燃え進む位置や燃え尽きるまでの時間で時刻・経過時間を計測する装置。歯車・脱進機・水流といった「機構」を一切持たず、燃焼という化学反応の速度そのものを時計として利用する。糸に結んだ分銅を香の途中に垂らしておき、燃え進んだ火が糸を焼き切ると分銅が落下して鐘や器に当たり音で時刻を知らせる「自動アラーム」型も存在した。

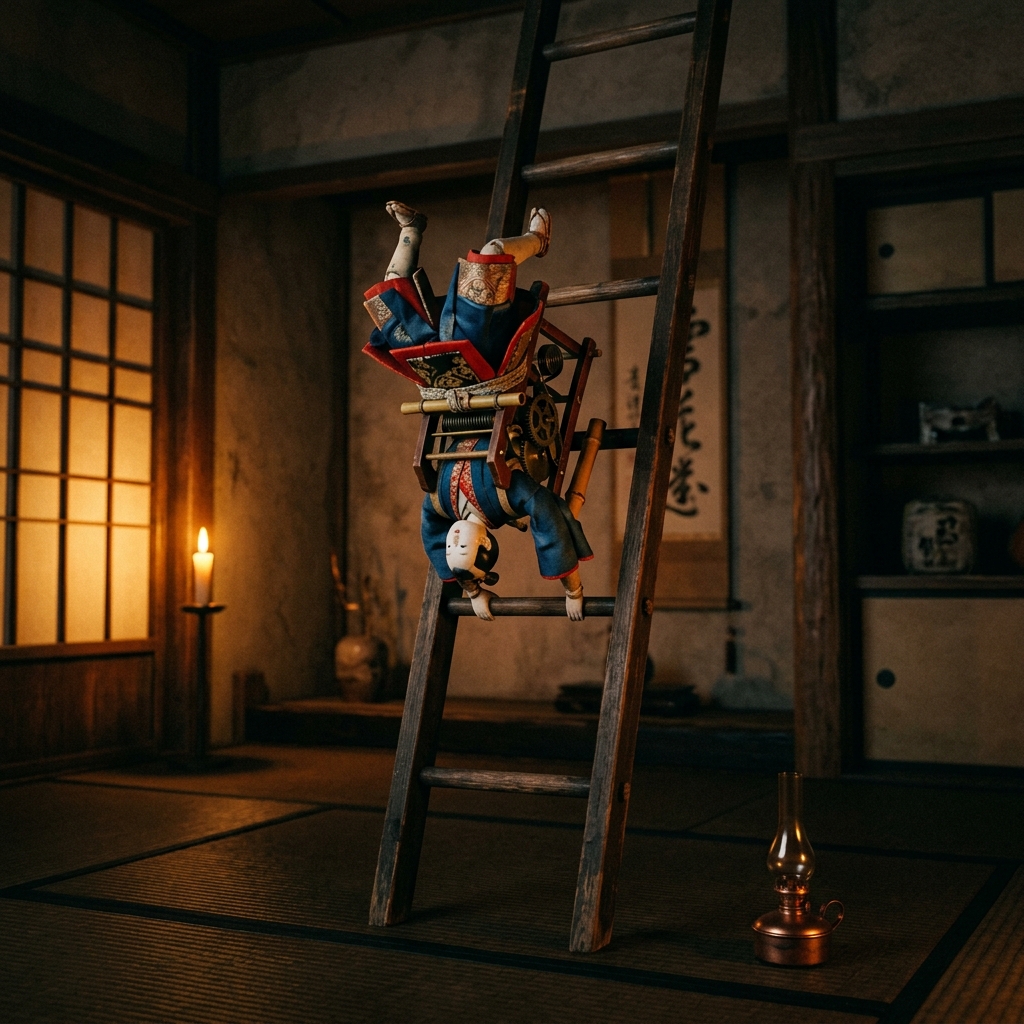

段返り人形（だんがえりにんぎょう）
ゼンマイもモーターも一切持たない、江戸期からくりの中でも最も動力源が少ない部類の人形。内部に封入された水銀（あるいは水）が、人形が傾くたびに重心を移動させ、その重心移動が次の「前転」を引き起こす——という完全にパッシブな連鎖反応だけで、階段を1段ずつ勝手に転がり降りていく。外部からエネルギーを供給する動力源は存在せず、位置エネルギー（人形が高い場所に置かれていること）だけが唯一のエネルギー源である。
ビザンツの携帯用歯車式日時計・暦計算機
掌に収まる小型の日時計と一体化した歯車式カレンダー装置の断片。1983年に古美術市場で発見され、現在はロンドン科学博物館に所蔵されている。内蔵される歯車は月の運行周期の計算に使われたとみられ、アンティキティラの機械とほぼ同じ設計思想を、数世紀後・大幅に小型化した形で受け継いでいる可能性がある。ただし出土地が不明（美術市場経由での入手のため考古学的文脈を欠く）であり、真正性・正確な年代・用途のすべてに議論の余地が残る。
記里鼓車（きりこしゃ）
車輪が一定距離を回転するたびに、車上の人形が自動で太鼓や鐘を鳴らし、移動距離を音で知らせる馬車。方位を保持する指南車（MCH-009）と同時代・同地域で発展した「差動歯車文化」のもう一つの到達点であり、こちらは方位ではなく「距離」という量を歯車列によって積算・カウントする発想に特化している。現代の自動車の走行距離計（オドメーター）と機能的に同型の機構が、千年以上前に実装されていた。
木牛流馬（もくぎゅうりゅうば）
三国時代の蜀漢の軍師・諸葛亮が、険しい山岳地帯での兵糧輸送のために考案したと伝わる自動運搬車。『三国志』および後世の注釈にわずかな記述が残るのみで、動力源・推進原理・具体的な機構は一切不明である。歯車やクランクを用いた本格的な自走機構だったとする説から、単に「よく出来た手押し車・一輪車」を誇張した記述に過ぎないとする説まで、解釈の幅が極めて大きい。実機はおろか設計図の断片すら現存しない、技術史上最大級の未解決事例の一つ。
孔雀噴水（自動手洗い装置）
象時計（MCH-004）と同じくアル=ジャザリが設計した自動化装置。手を差し出すと孔雀の像から水が出て手を洗え、続いて別の人形が石鹸を、さらに別の人形がタオルを差し出す——という3段階の動作を完全に自動で順序制御する。電子制御はもちろん、複雑な歯車列すら使わず、浮き球によるバルブ開閉のタイミングだけでこの順序を実現している点が設計上の核心。象時計が『複数のトリガーを一斉起動する』設計だったのに対し、こちらは『複数の動作を順番に、時間差をつけて起動する』という異なる制御課題への解答である。
自動給仕船（音楽隊付き宴会ボート）
池や水路に浮かべると、船上に配置された4体の自動人形楽団（笛・タンバリン・ハープ奏者）が水流の力だけで演奏を始める、アル=ジャザリ設計の宴会用エンターテインメント装置。外部からの動力供給・操作を一切必要とせず、船底に取り込んだ水流がカム軸を回転させ、そのカムが打楽器を叩くバチや弦を弾く機構を駆動する。象時計・孔雀噴水と同じ発明家による、「据え置き型」ではなく「浮遊する自律型」オートマタという点で技術的に異色の存在。
フルートを吹く自動人形（Le Joueur de Flûte）
ジャック・ド・ヴォーカンソンが「消化するアヒル」（MCH-003）よりも先に発表した処女作。等身大の人形が、本物のフルートを本物の息で吹き、指で音孔を押さえて実際に12曲のレパートリーを演奏した。アヒルの「消化」が完全な演出トリックだったのとは対照的に、この人形は3つの独立した空気室から異なる圧力の空気を送り分け、唇の形状・舌の位置・指の動きまでを解剖学的に再現した、正真正銘の生体模倣機構だった。
孔雀時計（The Peacock Clock）
イギリスの時計師ジェームズ・コックスが製作し、ロシアの女帝エカチェリーナ2世の寵臣グリゴリー・ポチョムキンが購入した巨大な鳥かご型の複合オートマタ。孔雀・フクロウ・雄鶏という3種の機械仕掛けの鳥が、それぞれ首を動かし、羽を広げ、鳴き声を模した動作を行う。18世紀の複合オートマタの中でも屈指の規模と複雑さを持ちながら、200年以上を経た現在もサンクトペテルブルクのエルミタージュ美術館で定期的に稼働実演が行われている、稀有な「今も生きている」古典機械。

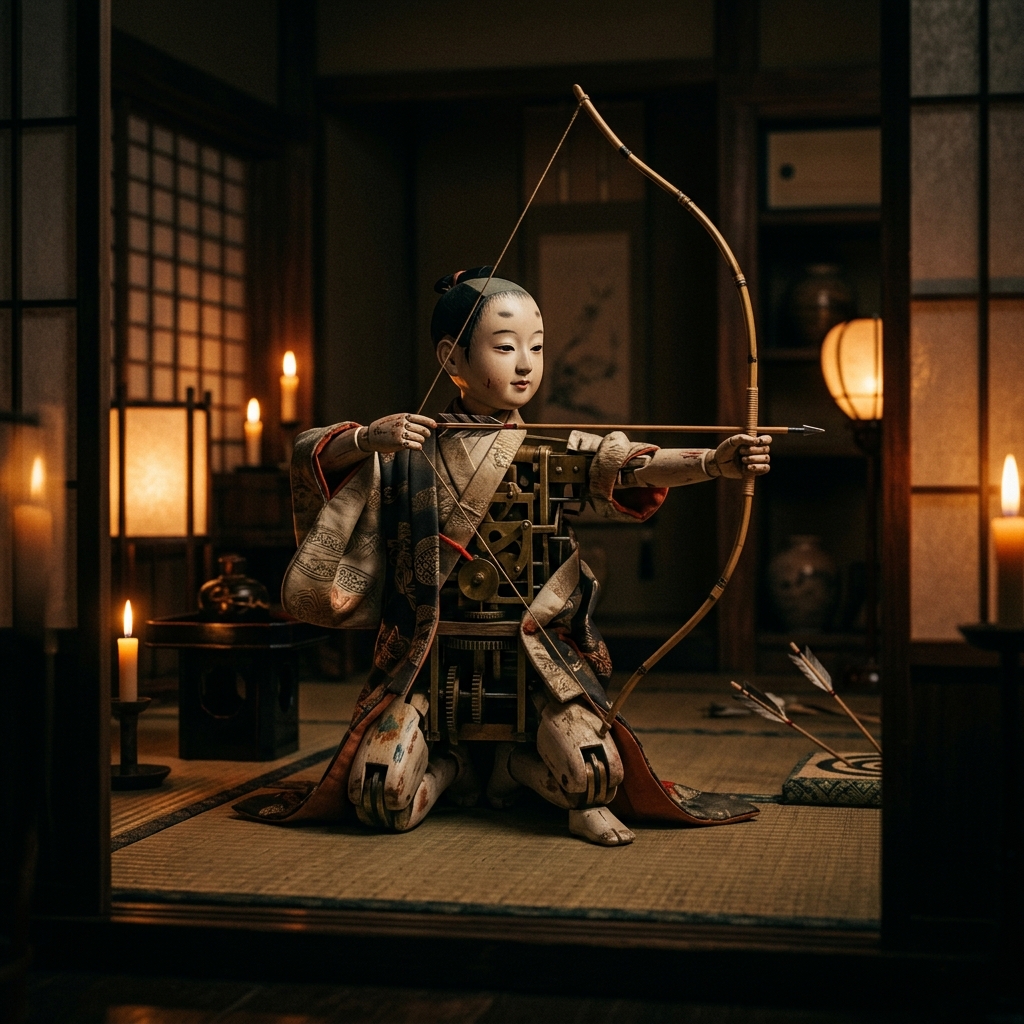

弓曳き童子（ゆみひきどうじ）
童子の人形が矢を取り、弓につがえ、狙いを定めて放つという一連の動作を4回繰り返す江戸期からくりの最高難度作例の一つ。表情まで変化し、的への命中率は演出上意図的に100%ではなく調整されている——つまり「常に的に当てる」よりも「人間らしい試行の揺らぎ」を再現する方向に設計の重心が置かれている。ゼンマイと精巧なカム連動だけで、矢の保持・番え・狙い・射出という4段階の異なる動作を1体の人形の腕と指の中に集約している。
パスカリーヌ（Pascaline）
父の徴税業務を助けるためにブレーズ・パスカルが19歳で発明した、歯車式の機械式加算機。10進法の計算機で最大の技術的難関である「桁上がり（9から0に戻るときに上位の桁を1つ進める）」の処理を、単純な重力落下式の爪（サウトワール）機構だけで解決した。現存する実機は約9台とされ、当時の工作精度の限界に挑みながら製作された、機械式計算機の直系の始祖にあたる装置。

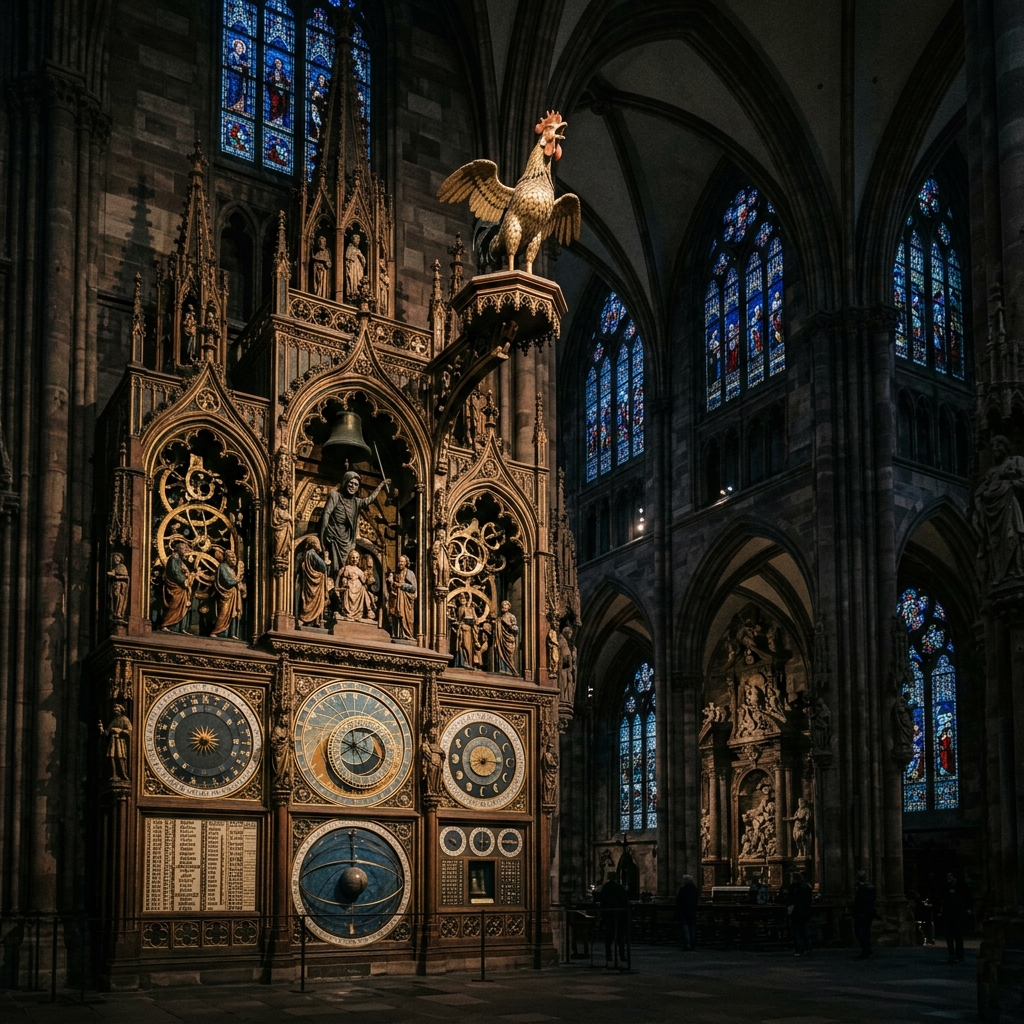

ストラスブール大聖堂の天文時計
ストラスブール大聖堂に設置された天文時計は、実は3代にわたって作り替えられてきた装置である。しかし初代（1354年）の雄鶏のからくり仕掛けだけは、現存する自動機構としては世界最古級とされ、複数回の時計本体の刷新を経てもなお、その設計思想が継承され続けている。現行の3代目（1842年）は天体運行の計算精度を大幅に向上させ、うるう年の自動判定機構まで備える、19世紀天文時計技術の集大成である。
条件に一致するエントリーが見つかりませんでした。
アーカイブ一覧
| ID | 機械名 | タイトル | 機構タイプ |
|---|---|---|---|
| MCH-001 | 茶運び人形（ちゃはこびにんぎょう） | 茶運び人形：ゼンマイとカムだけで「もてなし」を演じた江戸のロボット工学 | 自動人形 |
| MCH-002 | アンティキティラ島の機械（Antikythera Mechanism） | アンティキティラ島の機械：紀元前2世紀に存在した「アナログ天文計算機」の歯車列 | 計算機構 |
| MCH-003 | ヴォーカンソンの消化するアヒル（Le Canard Digérateur） | 消化するアヒル：本物の翼機構と偽物の消化管が同居した18世紀最大の自動人形 | 自動人形 |
| MCH-004 | アル=ジャザリの象時計（The Elephant Clock） | アル=ジャザリの象時計：水力と浮力だけで駆動した13世紀の多文明融合オートマタ | 水力機構 |
| MCH-005 | 万年自鳴鐘（まんねんじめいしょう） | 万年自鳴鐘：和時計・洋時計・天文暦・十二支表示を1台に統合した「からくり儀右衛門」最終到達点 | 歯車機構 |
| MCH-006 | 水運儀象台（すいうんぎしょうだい） | 水運儀象台：ヨーロッパより300年早く「機械式脱進機」に到達していた北宋の水力天文台 | 水力機構 |
| MCH-007 | ジャケ・ドローの自動人形群（The Writer, The Draughtsman, The Musician） | ジャケ・ドローの「書記」：交換可能なカムディスクで動作を書き換える18世紀の“プログラマブル”自動人形 | 自動人形 |
| MCH-008 | 自動チェス人形「トルコ人」（The Turk / Der Schachtürke） | 『トルコ人』：84年間ヨーロッパを騙し続けたチェス自動人形——中身は人間だった | その他 |
| MCH-009 | 指南車（しなんしゃ） | 指南車：磁石を一切使わずに「南」を指し続けた古代中国の差動歯車マシン | その他 |
| MCH-010 | ジャカード織機（Jacquard Loom） | ジャカード織機：穴の空いた紙のカードが「プログラム」になった瞬間 | 織機・穿孔制御 |
| MCH-011 | プラハの天文時計（オルロイ） | プラハの天文時計：天動説の座標系をそのまま歯車で表現した600年現役の文字盤 | 天文時計 |
| MCH-012 | オーラリー（太陽系儀） | オーラリー：惑星の公転周期をそのまま歯車比に翻訳した卓上の太陽系 | 歯車機構 |
| MCH-013 | 水力グロット（機械仕掛けの洞窟庭園） | 水力グロット：実用性ゼロ、水圧だけで人を驚かせるために作られた17世紀の遊戯機構 | 水力機構 |
| MCH-014 | アルキメデスのスクリュー（揚水螺旋） | アルキメデスのスクリュー：可動部品ゼロに限りなく近い、螺旋の幾何学だけで水を持ち上げる装置 | 水力機構 |
| MCH-015 | 鳩時計（カッコウ時計） | 鳩時計：ふいごとカムだけで「鳴き声」と「扉」を同期させるシュヴァルツヴァルトの民芸機構 | 歯車機構 |
| MCH-016 | 香時計（こうどけい） | 香時計：歯車ゼロ、燃焼速度と重力落下だけで時を告げる「引き算の時計」 | 天文時計 |
| MCH-017 | 段返り人形（だんがえりにんぎょう） | 段返り人形：動力源ゼロ、水銀の重心移動だけで階段を勝手に転がり降りる江戸のからくり | その他 |
| MCH-018 | ビザンツの携帯用歯車式日時計・暦計算機 | ビザンツの携帯用歯車暦：アンティキティラの機械が「小型化」された姿かもしれない断片 | 計算機構 |
| MCH-019 | 記里鼓車（きりこしゃ） | 記里鼓車：車輪の回転数を歯車で「数える」ことに特化した中国古代の距離計 | 計算機構 |
| MCH-020 | 木牛流馬（もくぎゅうりゅうば） | 木牛流馬：諸葛亮が発明したと伝わる自動運搬車——機構は「合理的な荷車」か「失われた傑作」か | その他 |
| MCH-021 | 孔雀噴水（自動手洗い装置） | 孔雀噴水：浮き球バルブだけで「水・石鹸・タオル」を自動的に順番出しする13世紀の手洗い装置 | 水力機構 |
| MCH-022 | 自動給仕船（音楽隊付き宴会ボート） | 自動給仕船：水面に浮かべるだけでカム軸楽団が演奏を始める、宴会用の“完全オフグリッド”オートマタ | 自動人形 |
| MCH-023 | フルートを吹く自動人形（Le Joueur de Flûte） | フルート奏者：本物の肺・気道・唇を模倣し、実際に呼吸してフルートを吹いたヴォーカンソンの処女作 | 自動人形 |
| MCH-024 | 孔雀時計（The Peacock Clock） | 孔雀時計：エルミタージュ美術館で今も正時に動く、18世紀最後の巨大複合オートマタ | 自動人形 |
| MCH-025 | 弓曳き童子（ゆみひきどうじ） | 弓曳き童子：4本の矢を的に当て続けるために「わざと外す」動作まで設計された江戸最高難度のからくり | 自動人形 |
| MCH-026 | パスカリーヌ（Pascaline） | パスカリーヌ：重力落下する「爪」だけで、歯車の桁上がりを解決した史上初の実用計算機 | 計算機構 |
| MCH-027 | ストラスブール大聖堂の天文時計 | ストラスブール大聖堂の天文時計：1354年製の雄鶏だけが3代の時計を生き延びた理由 | 天文時計 |
